Газові мікротурбіни Flexenergy МТ250 від 250 кВт до 1МВт

Газові мікротурбінні установки від 250 до 1000 кВт

Мікротурбінні рішення
Застосування екологічних, енергозберігаючих
микротурбинных технологій для трьох видів завдань:
– Використання відходів як палива
– Постачання теплової і електричної енергії
(когенерація)
– Інтеграція з зовнішніми джерелами енергії

Відмінність мікротурбін від газових турбін

• Високоінтегровані, збірно-розбірні комплекси.
• Спроектовані у відповідності зі стандартами,
застосовуються у виробництві промислового обладнання
такої як холодильники, водонагрівачі, печі
• Основні вузли сконструйовані як інтегровані блоки, в
більшості випадків замінні як один елемент
• Більшість допоміжних підсистем включені в базовий
пекідж
• Приєднується до об'єктів Замовника просто підключенням
– газпроводов
– ветеляционных каналів
– електрокабелів
– водопроводів
– лінії зв'язку

Газові турбіни серії МТ
МТ70
У виробництві з 2000 року
• Встановлено 139 одиниць
• Загальна напрацювання понад 1,9 млн. годин
Знято з виробництва в 2007 році
Зараз ведуться
роботи по МТ70 другого
покоління
МТ250
У виробництві з 2004 року
• Встановлено 86 одиниць
•Загальна напрацювання більш 0,84 млн. годин

Надійна газотурбінна установка
• Компактно розташовані враща-
ються вузли
• Підшипники кочення
• Всі підшипники в холодних зонах
• Спроектований на базі двигуна KG2
Інтегрована система
утилізації тепла
• Регульований рівень потужності
• Зменшена поверхню опори
• Відсутність трубопроводів
• Придатна для систем з питною водою
Патентований рекуператор
• Забезпечує високий ККД
• Вважається кращим на ринку
Синхронний генератор
• Ті ж технології, що використовуються
генеруючими і мережними
компаніями.
• Доступно резервування
Патентована камера
• Низький рівень NOx
• Задовольняє екологічним нормам

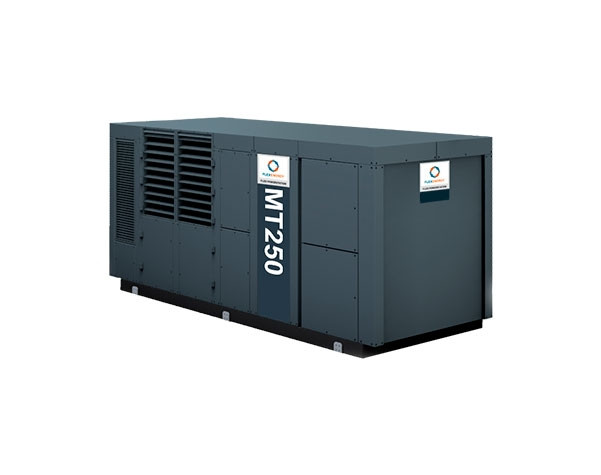

Газотурбінна електростанція Flexenergy МТ250

РЕДУКТОР
планетарний понижуючий з 45000 об/хв 1500 об/хв
вал редуктора з'єднаний з валом двигуна з допомогою гнучкої муфти
ЕЛЕКТРОГЕНЕРАТОР
синхронний, 3-фазний, 50Гц, 1500 об/хв, 0,4 кВ
система збудження з постійним магнітом
гнучка система регулювання
розрахований на 541А (співвідношення 1,25:1 при максимальній потужності до 300 кВт)
якість електроенергії у відповідності з вимогами ГОСТ 13109
СИСТЕМА УТИЛІЗАЦІЇ ТЕПЛА
інтегрована когенераційна
система нагрівання води до 95°С, витрата до 400 л/хв
змінюване положення засувки
регулювання теплової потужності від нуля до повного
придатна для систем з питною водою
СИСТЕМА АВТОМАТИЧНОГО УПРАВЛІННЯ
промислового типу одноплатний контролер
зв'язок з користувачем: провідна дистанційна, Modbus
сенсорна панель, дистанційний пуск/стоп

Вимоги до типу, тиску і витраті палива

Примітка:
* – Для газу середнього рівня калорійності може бути застосована внутрішня паливна система підвищення тиску (при тиску газу від 0,99 кПа). Застосування внутрішньої системи підвищення тиску обумовлюється також теплосодержанием і вологістю палива.
** – В залежності від теплотворної здатності паливного газу.
В доповнення до дуже низькокалорійного газу або піролізного біогазу потрібно природний газ для домішки в паливний потік під час запуску і тренувального періоду роботи. Для природного газу ГОСТ 5542 (НТС 31800 кДж/м3) витрата газу на номінальному режимі 90 м3/год.
Мінімальна температура паливного газу повинна бути на 10°С вище точки роси, але не нижче +2°С.
Максимальна температура паливного газу: +79°С – при високому тиску палива; +46°С – з системою підвищення тиску палива.
