Фільтри-сепаратори для ПММ призначені для очищення світлих нафтопродуктів (бензин, гас, дизельне паливо і паливо для реактивних двигунів).

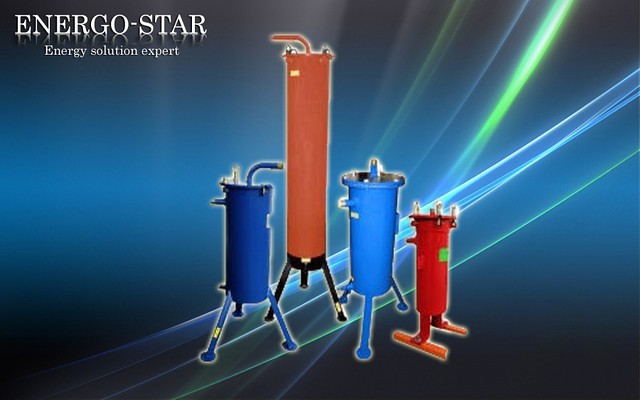

РУКАВНІ ФІЛЬТРИ-СЕПАРАТОРИ — СЕРІЯ М

СЕРІЯ М

Загальні положення

Фільтри-сепаратори серії М призначені для очищення світлих нафтопродуктів (бензин, гас, дизельне паливо і паливо для реактивних двигунів), а також моторних та промислових масел від механічних домішок, низькотемпературних утворень і вільної (нерозчиненій) води.Фільтри-сепаратори серії М можуть встановлюватися на відкритому майданчику, в обігрівається або необогреваемом приміщеннях. Фільтри-сепаратори цій серії приєднуються до робочих магістралях з допомогою МБС рукавів, поставляються зі штуцерами на ½ або¾. Розраховані на роботу з ТРК вітчизняного та імпортного виробництва, в складі перекачувальних станцій на напірних або всмоктувальних магістралях.
Конструкція і принцип дії
Фільтри-сепаратори серії М виконаний у вигляді зварного посудини зі знімною кришкою на шарнірно-відкидних болтах і необхідними технологічними патрубками. Розрахунок, проектування та виготовлення ФС проводиться відповідно до нормативно-технічної документацією, чинною на території України.
Фільтри-сепаратори серії М конструктивно являє однокамерний фільтр-сепаратор з вхідним гидроциклоном. Потік рідини, що очищається через вхідний патрубок втікає в корпус фільтра. Для накопичення забруднень у ФС передбачений відстійник в нижній частині корпусу. За замовленням Фільтри-сепаратори серії М можуть комплектуватися устройсвами для видалення забруднень періодичного або автоматичного принципу дії. Видалення досить великих твердотільних забруднень і первинне розділення очищається середовища на фази відбувається у вхідному гидроциклоне. Наявність вхідного гидроциклона збільшує ефективність водовідділення і підвищує ресурс роботи фільтроелемента. Потім очищається рідина проникає в фільтроелементи, напрямок потоку — зовні усередину. Твердотільні забруднення і низькотемпературні освіти затримуються, дрібнодисперсні краплі води укрупнюються в коагулирующем шарі і відводяться у відстійник. Очищена рідина витікає з посудини через вихідний патрубок. Для візуального контролю за величиною падіння тиску на ФС можуть бути передбачені відповідні патрубки для установки диференціального манометра.

Фільтроелемент

Фильтроелемент (далі ФЕ) патронного типу об'ємної пористості. Фільтрувальне середовище — поліпропіленові волокна, структура — багатошарова з розподіленою пористістю, коефіцієнт пористості — до 80%. В залежності від завдань застосування в корпус ФС можуть бути встановлені ФЕ з номінальною тонкістю фільтрації 5-100мкм партикулятивного або сепаруючого типу.

Втрата тиску

Початковий перепад тиску (при чистому фільтруючому елементе) не більше 0,1 кг/см2. При досягненні робочого перепаду тиску 1,5 кг/см2 рекомендується змінити фільтроелемент.

Корозиезащита

Для запобігання утворення вторинних забруднень всі внутрішні порожнини покриті гальванічним або захисними полімерними покриттями. Матеріал фільтроелемента електро-хімічної та біологічної корозії не схильний. Для захисту від атмосферних впливів епокси-поліефірне покриття корпусу.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
