Фільтри-сепаратори серії RL призначені для очищення світлих нафтопродуктів (бензин, гас, дизельне паливо і паливо для реактивних двигунів)

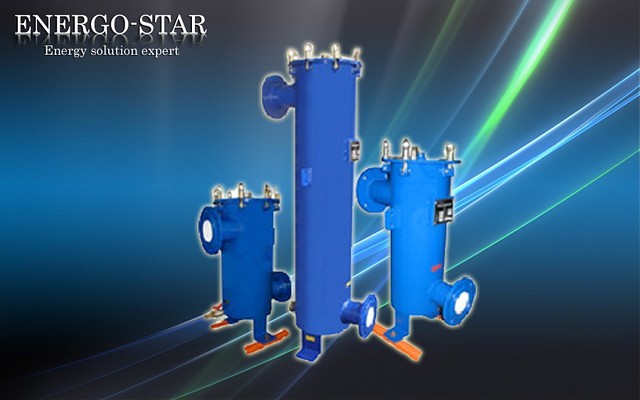

МАГІСТРАЛЬНІ ФІЛЬТРИ-СЕПАРАТОРИ — СЕРІЯ RL

РІЗНОРІВНЕВІ ФІЛЬТРИ СЕРІЇ RL

Загальні положення

Фільтри-сепаратори серії RL призначені для очищення світлих нафтопродуктів (бензин, гас, дизельне паливо і паливо для реактивних двигунів) від механічних домішок, низькотемпературних утворень і вільної (нерозчиненій) води, які використовуються при зливно-наливних операціях на нафтобазах, нафтоскладах і АЗС в районах з помірним кліматом по ГОСТ 15150.Фільтри-сепаратори серії RL можуть працювати як при стаціонарному кріпленні за допомогою фланців, так і при з'єднанні з допомогою гнучких шлангів з умовним проходом Ду 15-80 в напірних магістралях. У базовій комплектації поставляються з фланцевим приєднанням.
Конструкція і принцип дії
Фільтри-сепаратори серії RL виконаний у вигляді зварного посудини з кришкою на шарнірно-відкидних болтах і необхідними технологічними патрубками. Розрахунок, проектування та виготовлення ФС проводиться відповідно до нормативно-технічної документацією, чинною на території України. Потік рідини, що очищається через вхідний патрубок втікає в корпус фільтра. Для накопичення забруднень у фільтрі-сепараторі серії RL передбачений відстійник з двома патрубками зливу. За замовленням ФС можуть комплектуватися устройсвами для видалення забруднень ручного, періодичного або автоматичного принципу дії. Потік рідини, що очищається через вхідний патрубок тече в корпус фільтра. Видалення великих твердотільних забруднень (більш 100мкм) і первинне розділення очищається середовища на фази відбувається у вхідному гидроциклоне. Забруднювач з густиною меншою щільності основної очищається середовища накопичується в нижньому резервуарі та періодично видаляється через ДРЕНАЖы 1 або 2 (залежно від характеру). Забруднювач з густиною більшою, ніж у очищається середовища, накопичується у верхній частині корпусу ФС і періодично видаляється через ДРЕНАЖ 3. Потім рідину проникає в фільтроелементи, напрямок проходження потоку — зовні усередину. Твердотільні забруднення і низькотемпературні освіти затримуються, дрібнодисперсні краплі збільшуються в коагулирующем шарі і відводяться в нижній відстійник. Очищена рідина надходить на вихідний патрубок. Для візуального контролю за величиною падіння тиску на фільтри-сепаратори серії RL можуть бути передбачені відповідні патрубки для установки диференціального манометра.

Фільтроелемент

Фильтроэлемент (далее ФЭ) патронного типа объемной пористости. Фильтрующая среда — полипропиленовые волокна, коэффициент пористости — до 80%. В зависимости от задач применения в корпуса могут быть установлены партикулятивные (для очистки от твердотельных загрязнений) или сепарирующие (для разделения многофазных жидкостей) ФЭ с номинальной тонкостью фильтрации 5-100мкм, либо вставки грубой очистки.

Потеря давления

На ФЭ допускается кратковременный перепад давления до 6кг/см2. При постоянном перепаде давления на ФС равном 1,5кг/см2 рекомендуется сменить Ф Э.

Корозиезащита

Для предотвращения образования вторичных загрязнений все внутренние полости покрыты гальваническими или полимерными защитными покрытиями. Материал фильтроэлемента электро-химической и биологической коррозии не подвержен. Для защиты от атмосферных воздействий эпокси-полиэфирное покрытие корпуса.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Приєднання фільтра до робочих магістралях фланцеве по ГОСТ12815
