Фільтри-сепаратори серії S призначені для очищення світлих нафтопродуктів (бензин, гас, дизельне паливо і паливо для реактивних двигунів).

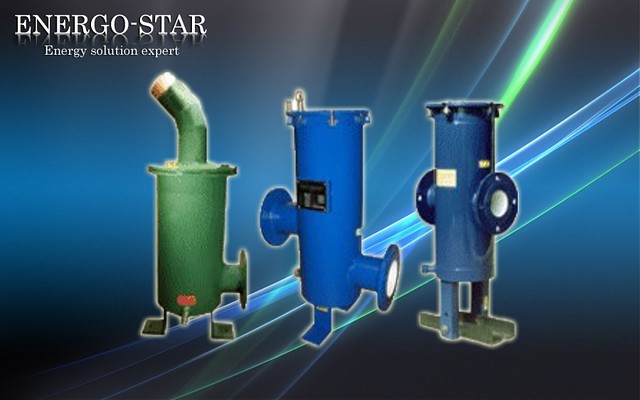

ЗЛИВНІ ФІЛЬТРИ-СЕПАРАТОРИ — СЕРІЯ S

ФІЛЬТРИ СЕРІЇ S

Загальні положення

Фільтри-сепаратори серії S призначені для очищення світлих нафтопродуктів (бензин, гас, дизельне паливо і паливо для реактивних двигунів), а також інших ньютонівських рідин з в'язкістю до 300Сст від механічних домішок, низькотемпературних утворень і вільної (нерозчиненій) води, які використовуються при сливна-наливних операціях у зливних приямках і наливних стояках.Фільтри-сепаратори серії S призначені для стаціонарної установки на трубопроводи з умовним проходом Ду 80-150 з метою захисту обладнання (лічильники, насоси) і резервуарів від забруднення. Можлива установка на всмоктувальних або напірних магістралях.

Конструкція і принцип дії

Фільтр-сепаратор виконано у вигляді зварної сталевої конструкції. Розрахунок, проектування та виготовлення фільтрів-сепараторів серії S проводиться відповідно до нормативно-технічної документацією, чинною на території України. Твердотільні забруднення і низькотемпературні освіти затримуються, дрібнодисперсні краплі води укрупнюються коагулюючу шаром і відводяться у відстійник. Очищена рідина тече далі через вихідний патрубок. Видалення забруднень з відстійника проводитися за допомогою зливного патрубка в нижній частині корпусу. Для стравлювання повітряної пробки перед пуском в експлуатацію на кришці передбачено технологічний дренаж. Для візуального контролю за величиною падіння тиску на ФС можуть бути передбачені відповідні патрубки для установки диференціального манометра.

Фільтроелемент

Фільтроелемент (далі ФЕ) патронного типу об'ємної пористості. Фільтрувальне середовище — поліпропіленові волокна, коефіцієнт пористості — до 80%. Можлива комплектація зливних фільтрів сітчастими кошиками грубого очищення. ФС серії S комплектуються зливними ФЕ з мінімальним гідравлічним опором для забезпечення регламенту зливу. При наявності обводненого палива можуть використовуватися коалесцирующие ФЕ.

Втрата тиску

Начальный перепад давления при номинальной пропускной способности и чистых ФЭ составляет 0,05 кгс/см2. Повышение перепада давления до 1.5 кгс/см2 либо увеличение регламента слива сигнализирует о необходимости смены ФЭ.

Корозиезащита

Для предотвращения образования вторичных загрязнений из-за коррозии внутренние поверхности ФС защищены гальваническими и (или) полимерными покрытиями. Материал фильтро-элемента электро-химической и биологической коррозии не подвержен.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
