Фільтри масло-осушувачі серії М призначені для промислової очищення стисненого повітря та інших неагресивних газів від твердотільних забруднень.

ЦЕХОВІ МАСЛО ФІЛЬТРИ-ОСУШУВАЧІ — СЕРІЯ М

ФІЛЬТРИ СЕРІЇ М

Загальні положення

Фільтри масло-осушувачі серії М призначені для промислового очищення стисненого повітря та інших неагресивних газів від твердотільних забруднень, аерозолів води і масла. Розраховані на використання в якості вхідних цехових фільтрів працюють з одним або групою споживачів. Служать для забезпечення заданого класу чистоти повітря в цехових магістралях і захисту від перевантаження надмірною концентрацією забруднень постових фільтрів робочих пневмосистем.

Конструкція і принцип дії

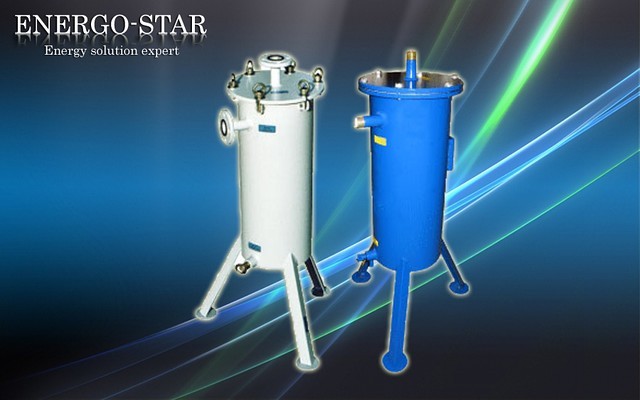

Фільтри масло-осушувачі серії Мвиконані у вигляді єдиного блоку з кришкою на шарнірно-відкидних болтах і необхідними технологічними патрубками. Розрахунок, проектування та виготовлення ФВ проводиться у відповідності з вимогами ГОСТ17437, ТУ і по робочим кресленням, затвердженим у встановленому порядку.Фільтри серії М функціонально є магістральним масло-вологовідділювачем відцентрового типу дії зі збірним двоступінчастим фільтруючим картриджем. Попередня очищення повітря здійснюється вхідним циклоном. Потім проводиться очищення від проникаючих частинок і аерозолів в 1-й ступені фільтруючого картриджа. Скоагулированые 1-й ступенем фільтруючого картриджа краплі під дією сили тяжіння, долаючи сили поверхневого натягу і аеродинамічного опору потоку, переміщуються в відстійник. Фінішна очищення, від найбільш проникаючих частинок з розмірами до 0,1 мкм відбувається у 2-й ступені картриджа. Фінішний елемент являє собою рівномірні шари ультратонких полімерних волокон. Очищена середовище виходить з фільтра через вихідний патрубок. Для накопичення забруднень у фільтрі масло-влагоотделителе серії М передбачений відстійник в нижній частині корпусу Відстійник відділений екраном від робочої зони фільтра з метою запобігання виносу забруднень на фильтроелемент. За окремим замовленням фільтр може комплектуватися пристроєм для періодичного або автоматичного видалення конденсату. Для візуального контролю за величиною падіння тиску на фільтрі можуть бути передбачені відповідні патрубки для установки диференціального манометра.

Фільтроелемент

Фільтри масло-осушувачі серії М, в зависимости от задач применения, может быть укомплектован одиночной либо двойной фильтрующей сборкой, состоящей из одного либо двух фильтроэлементов (далее ФЭ), расположенных последовательно. ФЭ патронного типа объемной фильтрации. Фильтрующая среда — ультратонкие полимерные волокна, структура ФЭ — многослойная, количество и размеры волокон согласно задач использования. В зависимости от характера загрязнения фильтр может быть укомплектован партикулятивными (для очистки от твердотельных загрязнений) либо коалесцирующими (для очистки от аэрозолей) фильтроэлементами.

Потеря давления

На ФЭ допускается кратковременный перепад давления до 0,2МПа. При постоянном перепаде давления на фильтре равном 0,15МПа рекомендуется сменить ФЭ. Начальный перепад на фильтре не более 0,01МПа.

Корозиезащита

Для предотвращения образования в процессе работы вторичных загрязнений все внутренние полости защищены гальваническими и (или) полимерными покрытиями. Материал фильтрующего картриджа электро-химической и биологической коррозии не подвержен. Для защиты от атмосферных воздействий эпокси-полиэфирное наружное покрытие корпуса.
