Фільтри-сепаратори серії ФСГ призначені для тонкого очищення зріджених і стислих паливних газів (метан, пропан-бутан).

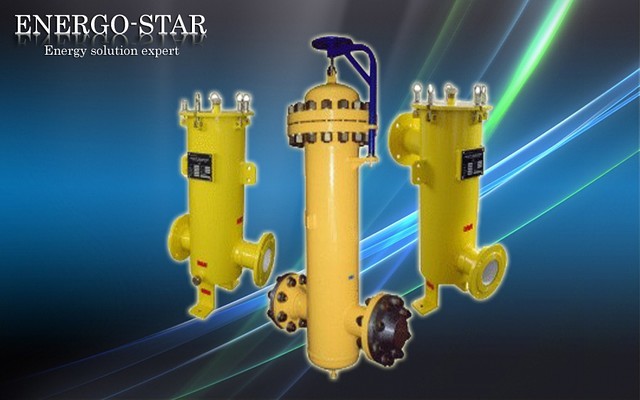

ПАЛИВНІ ФІЛЬТРИ-СЕПАРАТОРИ ГАЗУ — СЕРІЯ ФСГ

ГАЗОВІ ФІЛЬТРИ СЕРІЇ ФСГ

Загальні положення

Фільтри-сепаратори серії ФСГ призначені для тонкого очищення зріджених і стислих паливних газів (метан, пропан-бутан), а також стисненого повітря та інших газів (кисень, водень, вуглекислий газ і ін ) від твердотільних механічних забруднень, води і масла, а також смолисто-асвальтеновых речовин.

Фільтри-сепаратори серії ФСГ найкраще рішення

для захисту
компресорів на АГНКС;
технологічного обладнання ГПА, ГРС;
лічильників газу на вузлах обліку і КС;
регуляторів тиску у вузлах редукування;
приладів Квп та ДІУ.
при фільтрації
паливних газів (метан, пропан);
технологічних (стиснене повітря);
спеціальних газів (кисень, водень).

Фільтри-сепаратори серії ФСГ призначені для захисту та забезпечення нормальних умов експлуатації різного технологічного устаткування (лічильників, насосів, регуляторів тиску, газотурбінних двигунів та ін). Вид климатичекого виконання — УХЛ 1 по ГОСТ 15150.Фільтри ФСГ випускаються на робочий тиск 0,6-6,3 МПа з умовним проходом приєднуваних патрубків Ду 50-350.

Конструкція і принцип дії

Фільтри — сепаратори газу типу ФСГ відносяться до трубопровідної арматури загальнопромислового призначення. Фільтри типу ФСГ виконані у вигляді сталевої зварної конструкції. При розрахунку і виробництві в основу закладені ДНАОП 1.07 «Правила пристрої і безпечної експлуатації судин, працюючих під тиском». На замовлення можливе виготовлення у відповідності з міжнародними нормами (код ASME, BS і ін ) Фільтри випускаються згідно ТУУ 29.1-22873220.002-2003 і конструкторської документації, затвердженої в установленому порядку. На використання фільтрів на території України отримано дозвіл Держнаглядохоронпраці. Рабочая среда через входной патрубок поступает в корпус фильтра. Крупные твердотельные загрязнения, вследствии уменьшения скорости течения в корпусе, под действием собственной инерции и силы тяжести осаждаются в отстойник. В случае значительного количества крупных загрязнений фильтр оснащается входным циклоном для предотвращения преждевременного выхода из строя фильтроэлемента. Неосаждаемые забруднення і аерозолі (в силу їх незначної ваги) надходять на фільтроелементи, де частинки затримуються в порах, а аерозолі коагулюють у коалесцирующем шарі і під дією сили тяжіння, долаючи сили поверхневого натягу і аеродинамічного опору потоку, відводяться дренажним шаром фільтроелемента у відстійник фільтра, де й накопичуються. Ступінь засмічення фільтроелемента контролюється по перепаду тиску на фільтрі диференціальним манометром.

Втрата тиску

На ФЕ допускається короткочасний перепад тиску до 0,6 МПа. При постійному перепаді тиску на фільтрі дорівнює 0,2 МПа рекомендується провести заміну ФЕ. Початковий перепад тиску не більше 0,01 МПа.

Корозиезащита

Для запобігання утворення вторинних забруднень всі внутрішні порожнини покриті гальванічним та (або) захисними полімерними покриттями. Матеріал фільтроелемента електро-хімічної та біологічної корозії не схильний.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
