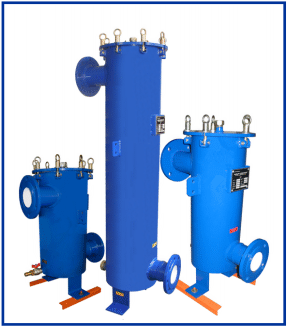

Магістральний фільтр сепаратор серії RL

Загальні положення: Фільтри-сепаратори (далі ФС) серії RL призначені для очищення ньютонівських рідин з в'язкістю робочого середовища до 30Сст і температурою до 93ОС в районах з помірним кліматом по ГОСТ 15150. Можлива установка на всмоктувальних або напірних магістралях. Випускаються в харчовому, масло-бензостойком та кислото-щелочестойком варіантах виконання. Встановлюються на трубопроводах з умовним проходом до 150 мм за допомогою фланцевого або різьбового приєднання.

Конструкція та принцип дії: ФС виконаний у вигляді зварної сталевої конструкції. Розрахунок, проектування та виготовлення ФС проводиться відповідно до нормативно-технічної документацією, чинною на території України.

Потік рідини, що очищається через вхідний патрубок тече в корпус фільтра. Досить великі частинки відділяються вже при вході потоку всередину ФС, осідаючи у відстійник за рахунок відцентрової сили під дією вхідного гидроциклона. Тонка очистка і поділ на фази робочої рідини (при установці сепаруючого ФЕ) здійснюється на ФЕ.
Напрямок фільтрації ― зовні усередину. Очищена рідина тече далі через вихідний патрубок.
Видалення забруднень з відстійника ію на кришці передбачений дренаж. Для візуального контролю за величиною падіння тиску на ФС можуть бути передбачені відповідні патрубки для установки диференціального манометра.

Фільтроелемент: Фильтроелемент (далі ФЕ) патронного типу об'ємної пористості. Фільтрувальне середовище ― поліпропіленові волокна, коефіцієнт пористості ― до 80%. В залежності від завдань застосування в корпуси можуть бути встановлені моноградиентные (однорідні по товщині ФЕ) або полиградиентные (містять шари з різними фільтруючими властивостями) ФЕ з номінальною тонкістю фільтрації 1-100мкм, або сітчасті вставки грубого очищення.

Втрата тиску: Початковий перепад тиску на чистому фильтроэлементе не більше 0,1 кг/см2. При досягненні постійного перепаду тиску на ФС дорівнює 1,5 кг/см2 необхідно провести зворотну промивку", для зниження перепаду тиску. На ФЕ допускається короткочасний перепад тиску до 2кг/см2. Регламент зміни ФЕ ― 1раз на рік.

Корозиезащита: Для запобігання утворення вторинних забруднень всі внутрішні порожнини вкриті захисними полімерними покриттями. Матеріал фільтроелемента електро-хімічної та біологічної корозії не схильний. Для захисту від атмосферних впливів епокси-поліефірне покриття корпусу.
