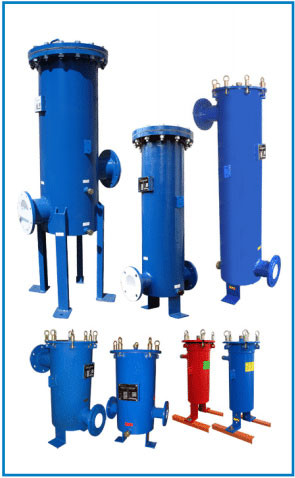

Фільтри-сепаратори Антиржавчина

Загальні положення: Функціональне призначення фільтра ― вхідний захисний фільтр. Режим роботи ― періодичний тривалий. Фільтри виконані у вигляді зварної сталевої конструкції зі знімною кришкою на шарнірно-відкидних болтах і необхідними технологічними патрубками. Розрахунок і конструювання і виробництво виконано з дотриманням норм і вимог ОСТ 26-291-71, ОСТ 26-373-71, ДНАОП 0.00-1.07-94.

Потік рідини, що очищається через вхідний патрубок втікає в корпус фільтра. Для накопичення забруднень у ФС передбачений відстійник з одним (двома) патрубком зливу. За замовленням ФС можуть комплектуватися устройсвами для видалення забруднень ручного, періодичного або автоматичного принципу дії.

Потік рідини, що очищається через вхідний патрубок тече в корпус фільтра. Видалення досить великих твердотільних забруднень і первинне розділення очищається середовища на фази відбувається у вхідному гидроциклоне. Забруднювач з щільністю більшої щільності основної очищається середовища накопичується в нижньому резервуарі та періодично видаляється через ДРЕНАЖы 1 або 2 (залежно від характеру). До патрубка ДРЕНАЖ2 можливе підключення виносної ємності для накопичення забруднень будь-якого необхідного обсягу. Потім рідину проникає в фільтроелементи, напрямок проходження потоку ― зовні усередину. Твердотільні забруднення накопичуються в порах фільтроелемента. Очищена рідина надходить на вихідний патрубок.

Для візуального контролю за величиною падіння тиску на ФС можуть бути передбачені відповідні патрубки для установки диференціального манометра.


Фильтроэлемент: Фильтроелемент (далее ФЭ) патронного типа объемной пористости. Фильтрующая среда ― полипропиленовые волокна, коэффициент пористости ― до 80%. В зависимости от задач применения в корпуса могут быть установлены моноградиентные (однородные по толщине ФЭ) или полиградиентные (содержащие слои с разными фильтрующими свойствами) ФЭ с номинальной тонкостью фильтрации 5-100мкм, либо сетчатые кассеты грубой очистки.

Потеря давления: Начальный перепад давления на чистом фильтроэлементе не более 0,1кг/см2. При достижении постоянного перепада давления на ФС равном 1,5кг/см2 необходимо провести “обратную промывку”, для снижения перепада давления. На ФЭ допускается кратковременный перепад давления до 2кг/см2. Регламент смены ФЭ ― 1раз в год.

Корозиезащита: Для предотвращения образования вторичных загрязнений все внутренние полости покрыты полимерными защитными покрытиями. Материал фильтроэлемента электро-химической и биологической коррозии не подвержен. Для защиты от атмосферных воздействий эпокси-полиэфирное покрытие корпуса.
