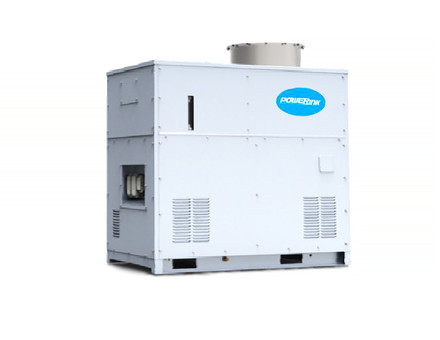

(ГПУ) PowerLink GR24S-NG

Дякуємо за проявлений інтерес до нашої машини. Ми раді запропонувати до Вашого розгляду обладнання, описане в даному розділі.

Для отримання додаткової інформації, або якщо у Вас виникли питання, наші фахівці готові Вам допомогти.

Постійне перебування обслуговуючого персоналу у електростанції під час її роботи не передбачено.
Перебування обслуговуючого персоналу у електростанції передбачено тільки на період проведення регламентних ремонтних робіт на її обладнанні, або на період усунення аварійних ситуацій.
ГПЭС є функціонально закінченим елементом і поставляється на будівельний майданчик, до повної заводської готовності.

Газопоршнева електростанція вихідною електричною потужністю 24 кВт, призначена для електропостачання споживачів трифазним змінним струмом напругою 400 В, частотою 50 Гц.

Електростанція виготовляється і поставляється в шумопогодозащитном кожусі, або контейнерна електростанція, яка виготовляється в кліматичному виконанні ХЛ, категорія розміщення 1 . «Машини, прилади та інші технічні вироби. Виконання для різних кліматичних районів. Категорії, умови експлуатації, зберігання і транспортування в частині впливу кліматичних факторів зовнішнього середовища» для експлуатації в діапазоні температур від плюс 40°С до мінус 60°С (313 °До ... 213 °До).
Обладнання електростанції, а також процеси її виготовлення, транспортування, монтажу відповідають загальним вимогам безпеки « . Процеси виробничі. Загальні вимоги безпеки», « . Обладнання виробниче. Загальні вимоги безпеки».

Перед підключенням електростанції до зовнішньої мережі електричного струму необхідно виконати захисне заземлення.

Рівень шуму, створюваний при роботі обладнання електростанції, що відповідає вимогам, встановленим ГОСТ 12.1.003-83 « . Шум. Загальні вимоги безпеки».

Існує можливість замовлення однофазної газопоршневої електростанції вихідною електричною потужністю 17 кВт, напругою 220В, частотою 50 Гц, для основного електропостачання об'єктів.

Опис елементів електростанції

• Привідний двигун

В якості привідного використовується газопоршневої двигун. Двигун перетворює хімічну енергію газового палива (природний газ) на обертальну енергію колінчастого вала. Запуск двигуна здійснюється від електричного стартера. Живлення стартера здійснюється від акумуляторної батареї.
Система охолодження двигуна – рідинна.
Між двигуном і рамою встановлені демпфуючі антивібраційні пластини.
Проведення 24В (до акумуляторів) і 220В (силова) змонтовані на двигуні.

Газові двигуни PowerLink (PowerLink Machine Co. LTD, Великобританія)

• Генератор змінного струму

Генератором змінного струму виступає синхронна електрична машина з явнополюсним (р=2) ротором. Клас ізоляції Н. Виконання за ступенем захисту IP 23. Охолодження генератора – повітряне.
Генератор призначений для роботи в паралель з мережею або іншими генераторами.

• Система контролю і гасіння детонації

Призначена для відстеження та усунення явища детонації в камерах згоряння газового двигуна.

• Насос попереднього змащення двигуна

Призначений для організації циркуляції робочої рідини (масла, мастила) перед пуском двигуна.

• Газова рампа

Призначена для подачі в газовий двигун палива. У процесі подачі палива відбувається груба очистка від можливих домішок і зниження тиску газу до робочого, необхідного двигуном.

• Регулятор оборотів

Призначений для вирівнювання обертів двигуна (1500 об/хв).

• Система управління (паралельна робота з мережею, управління ГПУ, управління охолодженням, силова частина)

Забезпечує роботу всіх елементів, що входять до складу ГПУ, їх взаємодія, контролює параметри систем, а також забезпечує захист генератора в процесі роботи.
